Проверка автоматических выключателей

Автоматические выключатели служат для проведения, включения и автоматического размыкания электрических цепей при аномальных явлениях, (например при КЗ, токах перегрузки), а также для нечастого включения цепей вручную.

Испытания расцепителей автоматических выключателей проводятся с целью проверки соответствия пределов их срабатывания данным завода-изготовителя, требованиям ГОСТ Р 50345-99, ГОСТ Р 50030.2-99.

Параметры срабатывания автоматических выключателей должны соответствовать данным завода-изготовителя и обеспечивать:

   - защиту от поражения электрическим током (в случае недостаточности других защитных мер) при коротких замыканиях;

   - защиту сетей от перегрузок и пожаров, вызванных технологическими перегрузками или повреждениями изоляции.

При проверке защиты сетей от перегрузок для автоматических выключателей допустимое время срабатывания в зависимости от кратности номинального тока и температуры окружающей среды определяется по паспортным данным.

Автоматические выключатели выпускаются с расцепителями с обратнозависимой выдержкой времени (тепловыми), с независимой выдержкой времени и мгновенного действия (электромагнитные и электронные).

Тепловые расцепители срабатывают с выдержкой времени, зависящей от величины тока - чем больше ток, тем меньше выдержка времени. Электромагнитные расцепители (отсечка) срабатывают без выдержки времени.

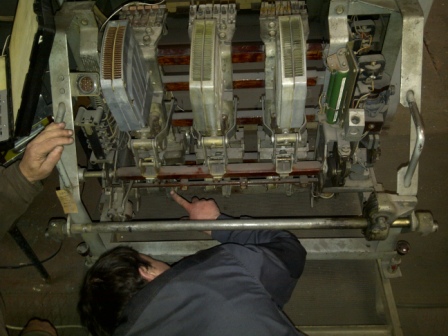

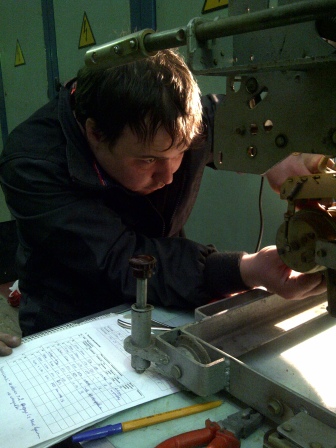

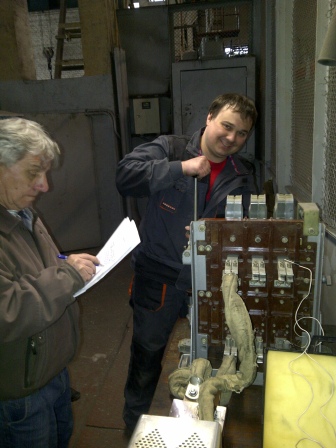

Регулировка и настройка автоматических выключателей типа АВМ
